精密半自動鑽床

快速、精確、穩定、無聲

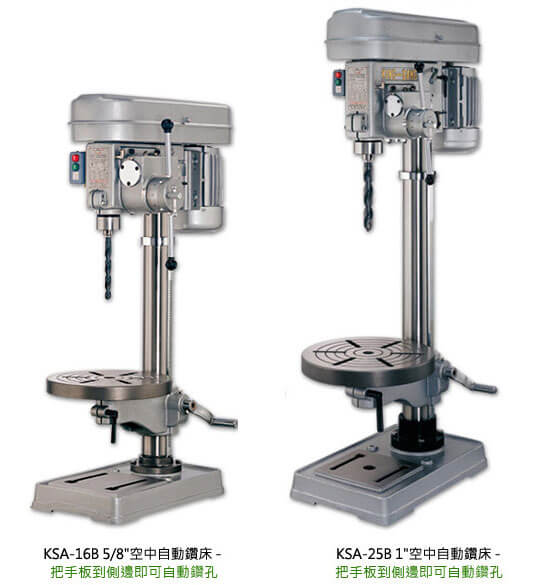

KSA-16B 5/8" 空中自動鑽床

KSA-25B 1" 空中自動鑽床

空中自動鑽床

機械特性

自動、半自動鑽床搭配水箱,一人可操作多台鑽床,不必人工用力,更使工作效率加倍。

單位 : mm
  型式 KSA-16B KSA-25B
A 齒管直徑 Ø65 Ø95
B 主軸斜度 MT 2# MT 3# (MT 4#)
C 主軸段數 4 6
D 主軸行程 100 140
E 主軸至圓柱 175 230
F 主軸至圓盤 420 630
G 主軸至底座 620 930
H 鑽孔能力 Ø4-Ø16 Ø8-Ø25
J 上蓋尺寸 608x214x125 725x262x157
K 圓柱直徑 Ø80 Ø102
L 圓盤直徑 Ø320 Ø420
M 底座尺寸 500x300 615x385
N 回轉速 50Hz 450-1700 180-1400
  回轉速 60Hz 550-2000 220-1650
O 馬達 1/2; 1 ; 2 (HP) 2 (HP)
P 機械尺寸 650x410x1090 810x450x1545
Q 機械重量 105kg 210kg

以上各式機械,皆不含六角筒夾 及夾頭等配件。

自動鑽床零件圖
自動鑽床零件圖
