臥式齒輪式全自動攻牙機

快速、精確、穩定、無聲

KST-204A 臥式全自動攻牙機

KST-224A 臥式全自動攻牙機

KST-232A 臥式全自動攻牙機

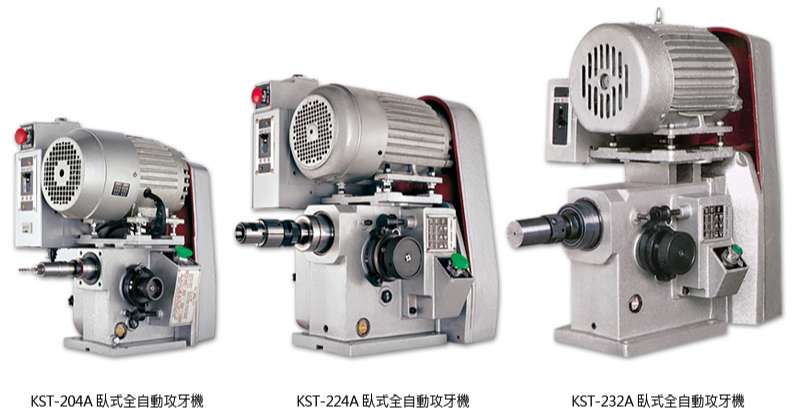

KST-204A / KST-224A / KST-232A 臥式全自動攻牙機

齒輪替換容易,操作方便。齒輪傳動牙距,減少磨耗。附安全停止裝置,提升工作安全。

單位 : mm
型式 KST-204A KST-224A KST-232A
齒管直徑 Ø42 Ø70 Ø85
主軸斜度 JT 2# MT 2# MT 3#
主軸最大衝程 45 65 65
中心高度 165 220 235
攻牙能力 Ø1-Ø8 Ø3-Ø16 Ø8-Ø32
工作台尺寸 130x175x4-Ø9 144x220x4-Ø14 175x235x4-Ø16
基礎面積 165x205 180x260 215x282
馬達 1/2 HP 4P 3 相 1 HP 6P 3 相 2 HP 6P 3 相
主軸迴轉速 50Hz 620-980-1400 155-285-515 50-100-200
主軸迴轉速 60Hz 740-1160-1670 190-340-620 60-120-240
牙距(牙數) 均可製作 均可製作 均可製作
多軸最大能力 Ø3x10 軸
Ø4x8 軸
Ø6x2 軸
Ø6x9 軸
Ø8x4 軸
Ø12x2 軸
Ø10x10 軸
Ø16x4 軸
Ø20x2 軸
機械尺寸 439x310x420 460x370x530 530x390x585
機械重量 50kg 103kg 125kg

以上各式機械,皆不含六角筒夾 及夾頭等配件。
